『Intel Core Ultra 5 Processor 225U - 4.8GHz 高性能モデル』

医療用 MRSA抗菌対応プラスチック筐体のタッチパネルコンピュータ

21.5インチフルHD （1920 x 1080）対応の高精細ディスプレイ採用

10ポイントのマルチタッチ対応

ストレージは高速起動可能な『M.2 SSD』を標準搭載

[Windows 11系列のOS搭載可能モデル]

60601-1安全総則-3.2版/60601-1-2 EMC-4.1版を認証

【WMP-22U Core Ultra 5 Processor 225U - 4.8GHz プロセッサ搭載高性能モデル】

医療用Core Ultra 5 Processor 225U - 4.8GHz版
21.5型フルHD版タッチパネルPC （ファンレス）
　【抗菌素材のプラスティックを全面使用した抗菌筐体】

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である60601-1 Safety第3.2版/EMC第4.1版等
の認証（一部製品除く）を受けておりますが、同時にWincomm台湾本社では、標準品質管理規格の『ISO-9001』
に加え、医療品質保証の国際規格である『ISO-13485』や『ISO 14971』（医療機器のリスクマネージメント）
も取得しておりますので、医療器材メーカーとしても、品質面において一定の品質管理基準に
適合しているメーカーとなります。

医療用タッチパネルPCシリーズの紹介ビデオはこちらをご参照ください。（You Tubeにアップロードしております。）
また、医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください。

医療規格認証の医療用タッチパネルPCの事例紹介資料はこちらをご参照ください。
　　　　
【医療用タッチパネルPC関連製品のご紹介】
医療用タッチパネルPC製品として、10型ワイド、15型ワイド、19型、21.5/24型フルHDの6サイズがリリースされており、
全機種でWindows 11系列のOSも搭載可能です。以下のサイトをご参照ください。

『10インチ・ワイド・モデル』　（薄型・軽量・コンパクト・モデル） （Windows 11搭載可）　
■10インチ・ワイド-Intel Alder Lake N97-低価格モデル【WMP-109: ファンレス】　

『15インチ・ワイド・モデル』
■15型ワイド第13世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-15P: ファンレス】 （Windows 11搭載可）　

『19インチ・モデル』
■19型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-19S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■19型-第13世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19P: ファンレス】 （Windows 11搭載可）

『21.5インチ・フルハイビジョン液晶対応モデル』
■21.5型-Core Ultra5-225U搭載の高性能・医療用パネルPC 【WMP-22U: ファンレス】 （Windows 11搭載可）　

■21.5型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-22S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-22P: ファンレス-IP54対応】 （Windows 11搭載可）
[標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現] [OSDメニュ付きHDMI映像入力あり]

■21.5型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-22P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
[AC/DC電源内蔵モデル-外付けのACアダプタ無し] [OSDメニュ付きHDMI映像入力あり]

『24インチ・フルハイビジョン液晶対応モデル』
■24型-Core Ultra5-225U搭載の高性能・医療用パネルPC 【WMP-24U: ファンレス】 （Windows 11搭載可）　

■24型-第13世代Core-i5, i7, i9 CPU搭載の高性能・医療用パネルPC 【WMP-24S: ファン付き (RTX-A4500内蔵可)】 （Windows 11搭載可）

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD内蔵版の医療用パネルPC 【WMP-24P: ファンレス-IP54対応】 （Windows 11搭載可）
[標準機器同梱の専用I/Oカバー利用にて全体IP54（防塵・防滴）を実現] [OSDメニュ付きHDMI映像入力あり]

■24型フルHD-第12世代Core-i5 CPU搭載-M.2 SSD医療用パネルPC 【WMP-24P-PIS: ファンレス-電源内蔵版】 （Windows 11搭載可）
[AC/DC電源内蔵モデル-外付けのACアダプタ無し] [OSDメニュ付きHDMI映像入力あり]

【WMP-22Uの主な新機能/新機構】
■高性能のIntel Core Ultra 5 Processor 225U - 4.8GHz（Intel Graphics内蔵）搭載
■1.5kV絶縁のシリアル・ポートとLANポートを標準装備
　●1.5kV絶縁のシリアル・ポート（RS-232C/RS422/RS-485切替可） x 1ポート
　●1.5kV絶縁のLAN・ポート（2.5Gbps） x 1ポート
（医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、上記のポートを利用して各種医療機器に接続する場合は、1.5kV絶縁されますので本製品と各医療機器間が分離され、双方へ影響を与えることがなくなります。）

■狭額フレーム、薄型・軽量ボディーを実現
■『ポリ塩化ビニル』を含まない「PVCフリー」を実現

■USB3.2 x 2ポートとUBS2.0 x 2ポートを標準装備
■USB Type-C x 1ポートを標準装備
■HDMI映像出力 x 1ポート標準装備
■2.5Gbps LAN x 1ポート標準装備（インテルAMT（Active Management Technology）とvProサポート）
■オーディオLine-outとマイク入力のComboジャック標準装備
■シリアル（RS-232C） x 1ポートのオプション追加可能
■USB3.2 x 1ポートのオプション追加可能

■画面の消毒・清掃時にタッチ機能を約1分間一時停止を可能とする『Clean me』ボタンも標準装備
■LEDランプの点灯/消灯ボタン、本体画面のバックライトOFF/ONボタンも標準装備

■フロント・ベゼルはシームレスなフルフラット表面を採用し、LEDライト・バーも標準装備
　　

【WMP-22Uの主な特徴】
■高性能のIntel Core Ultra 5 Processor 225U - 4.8GHz（Intel Graphisc内蔵）搭載
■新筐体で狭額フレーム、薄型・軽量ボディー:　536.0 mm (H) x 349.6 mm (V) x 61.2 mm (T) （約 5.9kg）
■OS搭載用のストレージには、M.2 SSDを標準採用（OSの起動速度も大幅向上）
■フロントベゼルは『IP65対応の防塵・防滴』、背面はIPX1適用
■細菌を寄付けないシームレス構造の『表面フル・フラット』のフロントベゼルとタッチパッド
■21.5インチフルHD （1920 x 1080）解像度の8bit True ColorでLEDバックライト搭載の液晶パネル採用
■投影型静電容量タッチパネル（10ポイント・マルチタッチ）を標準搭載
■DDR5 SO-DIMM x 2スロット最大96GBまでサポート可（標準 8GB）
■2Wのステレオ・スピーカ内蔵
■拡張スロット：　PCI-E x4 スロット搭載可
■RoHS対応、IEC-60601-1、IEC-60601-1-2、VCCI Class B認証
■フロント・パネルのボタン：　音量調整、輝度調整、LEDライト・バーの点灯、バックライトのON/OFF、Clean Me、ファンクション・キー
■標準のI/Oポート
　 ●1.5kV絶縁のシリアル・ポート（RS-232C/RS422/RS-485切替可） x 1ポートを標準装備
　 ●1.5kV絶縁のLAN・ポート（2.5Gbps） x 1ポートを標準装備
　 ●USB3.2 x 2ポートとUBS2.0 x 2ポートを標準装備
　 ●USB Type-C x 1ポートを標準装備
　 ●HDMI映像出力 x 1ポート標準装備
　 ●2.5Gbps LAN x 1ポート標準装備（インテルAMT（Active Management Technology）とvProサポート）
　 ●オーディオLine-outとマイク入力のComboジャック標準装備
　 ●シリアル（RS-232C） x 1ポートのオプション追加可能
　 ●USB3.2 x 1ポートのオプション追加可能

■MRSA (メチシリン耐性黄色ブドウ球菌) 対応の抗菌材質プラスチック筐体

[抗菌材質プラスチック筐体の説明]
プラスチック筐体には長時間滅菌作用のある原料を使用して製作したプラスチック筐体です。このプラスチック筐体ではMRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上（24時間測定）に達しております。そのプラスチック原料は『PC + ABS混入』であり、優れた抗菌作用を有しております。また、プラスチック材料そのものに抗菌効果がありますので、常時アルコール等で筐体を消毒しても抗菌性能が劣化することはありません。

＊MRSA対応抗の菌加工と定期的な消毒・清掃が可能なため、本製品からの細菌感染は防げます。
＊MRSA (メチシリン耐性黄色ブドウ球菌)は病院内では特に厄介な細菌であり、傷口が開き、
侵襲機器を施され、免疫システムが弱っている患者は市中よりも高い感染の危険にさらされます。

■豊富な各種オプション
・500万画素の自動フォーカスWEBカメラ追加　　
・無線LANとBluetoothモジュール追加
・RFIDリーダー、スマートカード・リーダーの追加
・フルHDまたは4K対応のキャプチャー・カード内蔵（PCI-Eスロット利用）
・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
・UL認証の抗菌コーティング済みスタンドオプション
・等電位ターミナル・ピンのオプション：　接地電位差による電子機器の誤動作及び損傷を防止

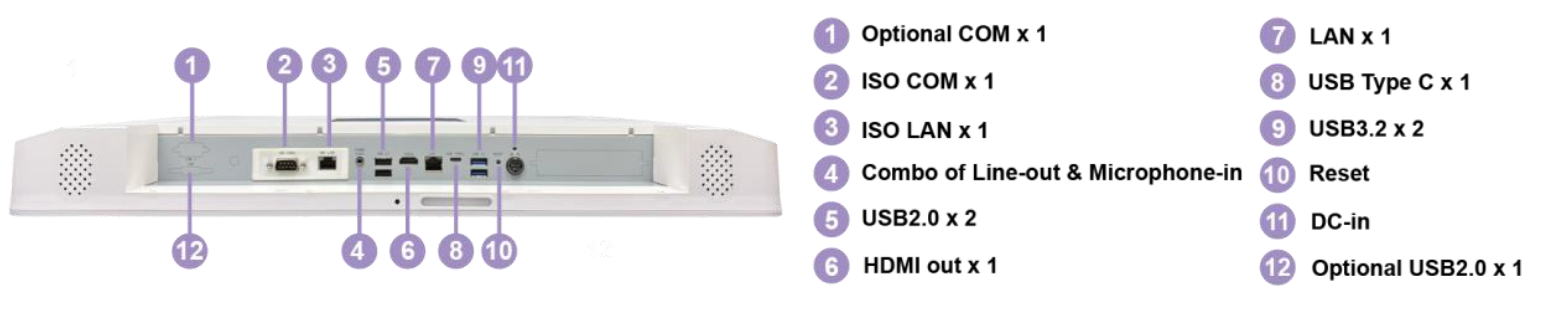

【WMP-22U I/Oポートの配置図】
　

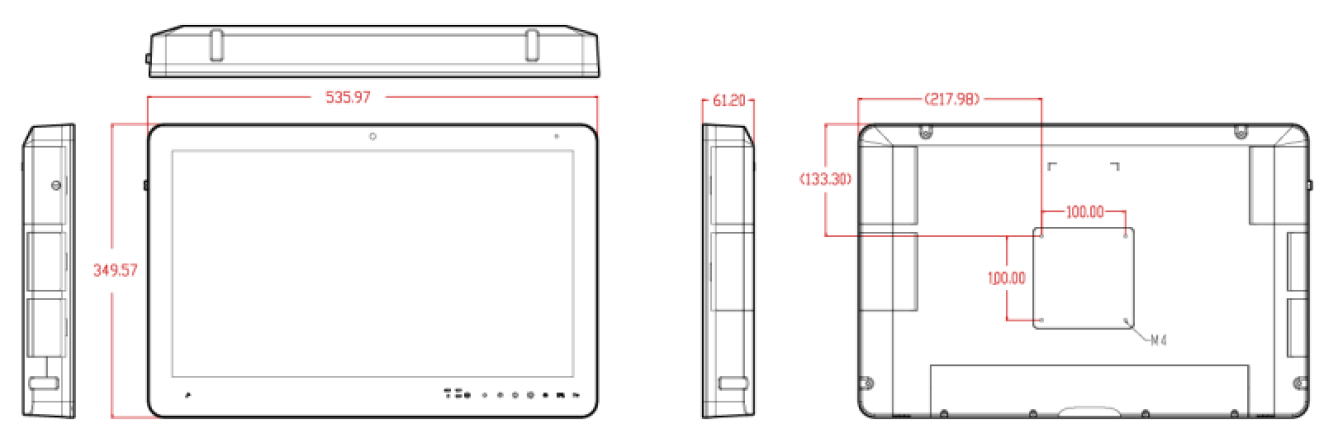

【WMP-22U の外形寸法図】

　　　

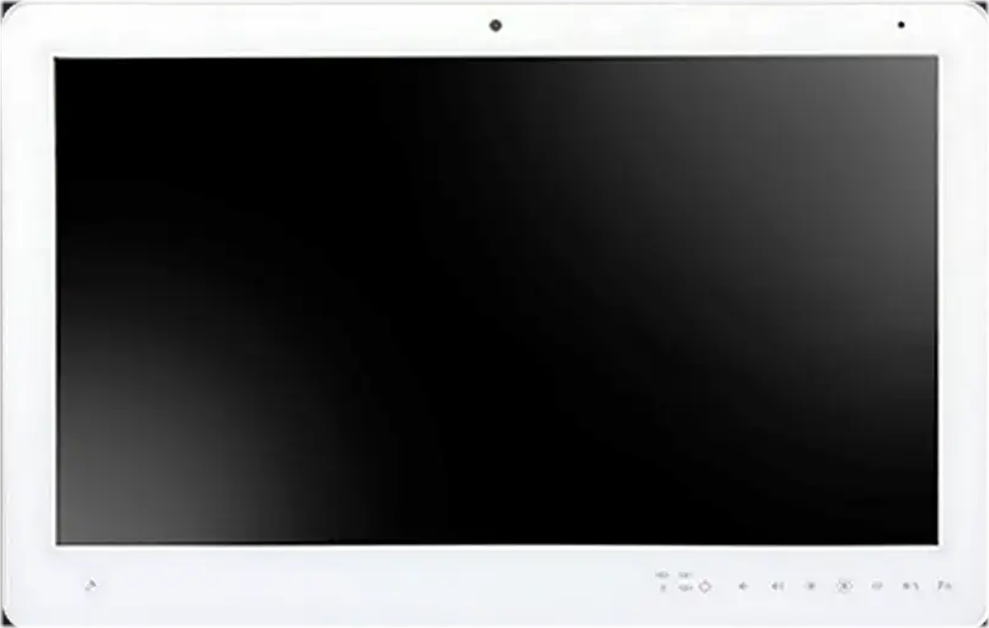

隙間のないシームレス構造の平面タッチパネル　　　　　放熱効率の高いヒートシンク構造の背面　　　　　

　
　　　UL認定の抗菌コーティング済みスタンドのオプション　（本体はWMP-17Xの写真）

　　

WMP-22U (Core Ultra 5 Processor 225U - 4.8GHz CPU版)

【主な機器仕様】

項目	仕様
主な特徴
CPU	・Intel Core Ultra 5 Processor 225U - 4.8GHz （Intel Graphics内蔵）
Chip セット	・SoC
VGA	・Intel Graphics内蔵
OS	・Windows 10 IoT Enterprise LTSC 64bit ・Windows 11 IoT Enterprise LTSC 64bit ・Windows 11 Professional 64bit　　・Linux搭載可（但し、お客様ご自身でのサポートとなります。）
メインメモリ	・DDR5 SODIMM ソケット x 2スロット：　標準 8GB （最大96GBまで拡張可）
ストーレッジ	・M.2 SSD TLC 256GB標準　（512GBへ変更可）
オーディオ	・Audio Codec ・2+3W（6W）のパワーアンプ
温度モニタリング	・CPUとシステムで温度モニタリング
DC電源	・DC電源：　 + 19V ~ 24V ユニバーサル
AC電源	・100V～240V　（ACアダプタ利用：　出力DC 24V） / 47～63Hz
動作温度	・0℃～40℃
動作湿度	・10%～90%　（結露なきこと）
液晶ディスプレイ部	・21.5” ワイド・フルハイビジョン画面 (解像度: 1920 x 1080) 、8bit True ColorでLEDバックライト搭載
タッチパネル	・投影型静電容量タッチパネル（10ポイントのマルチタッチ）・打鍵寿命約 1億回、透過率: 90%、表面7Hの硬度
LANコントローラ	・Giga Bit Ethernet LAN x 2
拡張スロット
拡張スロット１（内蔵オプション）	・PCI-E x4の拡張スロット x 1
拡張スロット２（内蔵）	・M.2 E Key (内蔵） x 1
外部接続I/O端子（標準構成）
LANコネクタ	・1.5kV絶縁対応LANポート（2.5Gbps） x 1ポート・通常のLANポート（2.5Gbps） x 1ポート
シリアルコネクタ（D-sub 9ピン）	・1.5kV絶縁対応シリアルポート（RS-232/422/485の何れかに切替可） x 1ポート [オプション追加] 　・RS-232固定:　1ポートの追加
USBコネクタ	・USB3.2 ポート x 2 ・USB2.0 ポート x 2 ・USB3.2 Type C ポート x 1 [オプション追加] 　・USB2.0ポート:　1ポートの追加
外部映像出力	・HDMI映像出力 x 1
オーディオ・ジャック	・オーディオLine-outとマイク入力のComboジャック
DC入力端子	・専用AC/DCアダプタ用のDC入力
その他
スピーカ（フロントベゼルの底）	・3W x 2個
フロントベゼルスイッチ	・電源ボタン　　　・音量調整（+/-）　　　・明るさ調整（+/-）　　　・LEDライトバーのボタン・バックライトON/OFF 　　・Clean meボタン　　　・「Fn」ボタン：　特定のアプリケーション起動用
消費電力	・約 150 W （最大, 拡張ボードなどの装着なし時）
その他	・VESA規格の100 x 100mmピットの取り付け穴あり（本体背面）・WMP-22Uの製品カタログ（英語）は、こちらをご参照ください。
オプション機能
出荷時のオプション選択	[デバイスのオプション] 　・500万画素の自動フォーカスWEBカメラ　　・無線LAN 　・Bluetooth v2.1モジュール　・RFIDリーダー　・セキュリティ強化のためのTPM（Trusted Platform Module） 2.0 モジュール　・メインメモリ:　DDR4 16GB, 32GB, 64GBへの変更　・ストレージ:　 SSD TLC 512GBへの変更　・フルHD対応のキャプチャー・カード内蔵（PCI-Eスロット利用）　・RS-232C-シリアルポート x 1ポートの追加　・USB2.0 x1ポートの追加　・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制] 　・UL認証の抗菌コーティング済みスタンドオプション　　・等電位ターミナル・ピンのオプション：　接地電位差による電子機器の誤動作及び損傷を防止　・バッテリは航空便輸送の関係があり、現在は国内では販売しておりません。 [OSのオプション] (ライセンスを含むプレ・インストール) 　・Windows 10 IoT Enterprise LTSC 64bit 　・Windows 11 IoT Enterprise LTSC 64bit 　・Windows 11 Professional 64bit　　 [注意] Windows 10 Professionalは販売終了となっているため、新規受付は終了しております。
適合規格	・医療総則: EN 60601-1: 2006/A2:2021;IEC 60601-1:2005, IEC 60601-1:2005/AMD1:2012, IEC 60601-1:2005/AMD2:2020（3.2版）・医療EMC規格：　CE: EN IEC 60601-1-2:2015/A1:2021(4.1版) ・VCCI: 2016-11, Class B / FCC: Part 18 Class B ・RoHS2 compliance
UL60601認定のスタンド	・UL60601認定のスタンド（オプション）：後面傾斜: 30°,　前面傾斜: 10°
外形寸法	・536.0 mm (H) x 349.6 mm (V) x 61.2 mm (T)　（重量: 約 5.9kg [ACアダプタ除く]）・抗菌プラスチック筐体採用

* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
