項目 |
仕様 |
| 主な特徴 |
|
| CPU |
・標準CPU: Intel 第14世代 Core-i5-14400T （10-Core）
・Intel第12〜14世代の幅広いCore-i CPUから選択可能
・用途に合わせて、Core-i3, Core-i5, Core-i7, Core-i9から選択可能 |
| Chip セット |
・Intel Q670E Express Chipset |
| グラフィックス |
・Intel UHD Graphics 730内蔵 |
| OS |
・Windows11 professional 64bit
・Windows 10/11 IoT LTSC 64bit （組込みOS）
・Linux搭載可 （但し、お客様ご自身でのサポートとなります。） |
| メインメモリ |
・DDR4
SO-DIMM x 2スロット
・標準 8GB （最大 64GBまで拡張可） |
| Serial ATA |
・SATA 3 コントローラ |
| ストレージ |
・M.2 2280 SSD TLC (NVMe): 標準128GB
・2.5"
SATA スロット（2nd SSD搭載可）
|
| オーディオ |
・Line-OUT、Line-IN
・マイク入力 |
| DC電源 |
・DC 12 〜 24V （マザーボード上でのDC電源入力範囲） |
| AC電源 |
・100V〜240V （ACアダプタ利用： 出力DC24V, 300W）
/ 47〜63Hz |
| 動作温度 |
・0℃〜35℃ （IEC60068-2-56基準の1.0m/sの強制対流時） |
| 動作湿度 |
・10%〜90% （結露なきこと） |
| LANコントローラ |
・Intel
Ethernet x 2 |
| 拡張スロット |
|
| 拡張スロット１（内蔵） |
・Mini PCIe
ソケット（内蔵: フルサイズ対応） x 1 |
| 拡張スロット２（内蔵） |
・M.2 (Key E, 2230) （内蔵） x 1 [主に無線LAN + Bluetoothモジュール用] |
| 拡張スロット３（内蔵） |
・PCI Express x4 スロット x 1スロット （最大供給可能電力: 25W）
・PCI Express x16 スロット x 1スロット （最大供給可能電力: 10W）
[但し、PCI Express x1 スロットとPCI Express x16 スロットの合計で最大供給可能電力: 25W] |

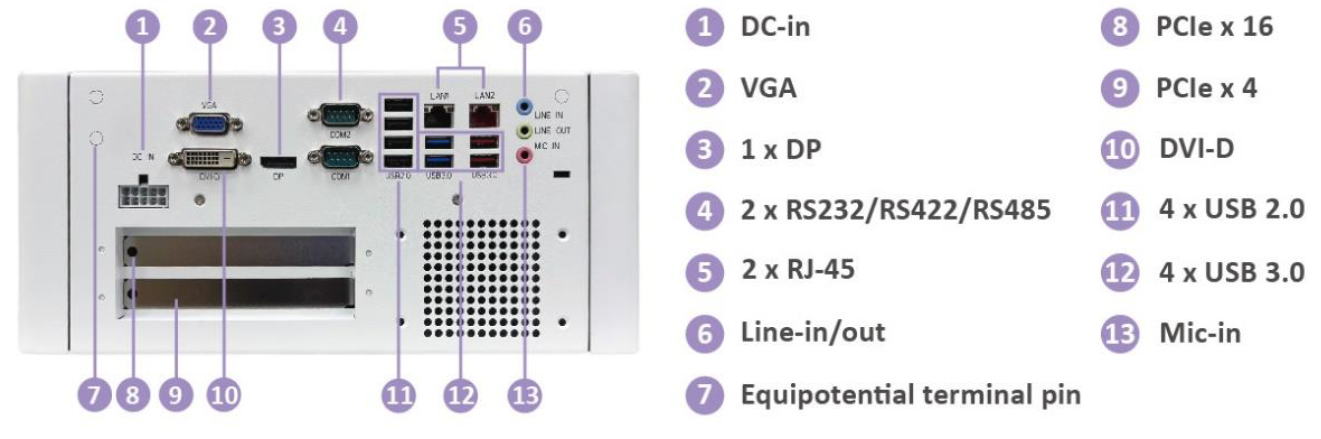

| 外部接続I/O端子 |
|
| LANコネクタ |
・RJ-45コネクタ
x 2ポート(1Gbps x1, 2.5Gbps x1) |
| シリアルコネクタ |
・D-Sub 9ピン
コネクタ x 2ポート （共にRS-232/422/485切替可能） |
| USBコネクタ |
・USB 3.2 ポート
x 4, USB 2.0 ポート
x 4 |
| 映像出力 |
・VGA（アナログRGB） x 1, DP (DisplayPort) x 1, DVI-D x 1 |
| オーディオ・ジャック |
・Line-OUT, Line-IN,
マイク入力 |
| DC入力端子 |
・専用AC/DCアダプタ用のDC入力 |
| その他 |
|
| 電源ボタン |
・ノンロック方式の押しボタン、電源のON/OFF用
（電源ON時にボタン押下1回でシャットダウンコマンドが発行され電源OFFとなる） |
| LEDインジケーター |
・電源用LED時： 電源ON時に緑色が点灯
・HDDアクセス用LED時： HDDアクセス時に赤色が点滅 |
| AC電源 |
・100V〜240V （ACアダプタ利用: DC24V出力、最大供給可能電力: 300W） / 47〜63Hz |
| 動作温度 |
・0℃〜35℃ （IEC60068-2-56基準の1.0m/sの強制対流時） |
| 動作湿度 |
・20%〜90% （結露なきこと） |

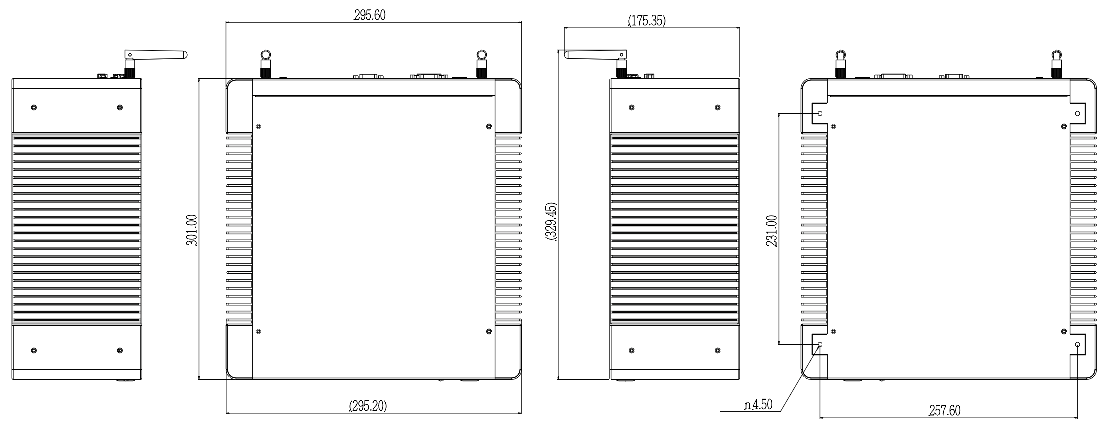

| 外形寸法 |
・301mm x 295.6mm x 130mm (約
7kg [拡張基板搭載なし時]) |
| 筐体色 |
・白色筐体 |
| 出荷時のオプション選択 |
[デバイスのオプション]
・フルHDキャプチャー・カード搭載
・無線LAN（WiFi-7） + Bluetoothモジュール搭載
・セキュリティ強化のためのTPM（Trusted Platform Module） 2.0 モジュール追加
・2.5" SATA SSD 追加
[OSのオプション] (ライセンスを含むプレ・インストール)
・Windows 10 professional 64bit （ライセンス在庫限りのため、ご相談ください。）
・Windows 10 IoT Enterprise LTSC 64bit
・Windows 11 professional 64bit
・Windows 11 IoT Enterprise LTSC 64bit
|
| 適合規格 |
・医療用電気機器規格: 60601-1-2 EMC 第4版
・FCC/CE/VCCI Class B
|
| 製品カタログ（英文） |
・WPC-76Bの製品カタログはこちらをご参照ください
|
