『Core-i5-6200U-2.3GHz 高性能モデル』
『15インチ・ワイド・ファンレス タッチパネルPC 』


医療用 MRSA抗菌対応プラスチック筐体のタッチパネル コンピュータ

高性能の15型ワイド(1366 x 768)・抗菌ファンレス タッチパネルPC

10ポイントのマルチタッチ対応Intel 第6世代 Core-i5 CPU搭載

【WMP-15C Core-i5-6200U-2.3GHzプロセッサ搭載 高性能モデル】

最新の医療規格: 60601-1 EMC規格 第4版とSafety規格 第3.1版を認証


医療用21インチパネルPC / 医療用コンピュータ医療用15インチ・ワイドCeleron J1900 2.0 GHz (4-core) / 医療用コンピュータ / 医療用PC 医療用Core-i5-6200U-2.3GHz CPU版・15インチ・ワイドのタッチパネルPC (ファンレス)

Wincommの医療用タッチパネルPCシリーズでは、医療用の国際規格である60601-1 Safety第3.1版/EMC第4版
認証を受けておりますが、 同時にWincomm台湾本社では、標準品質管理規格の『ISO-9001』に加え、
医療品質保証の国際規格である 『ISO-13485』『ISO 14971』医療機器のリスクマネージメント
も取得しておりますので、医療器材メーカー としても、 品質面において一定の品質管理基準に
適合しているメーカーとなります。

医療用タッチパネルPCシリーズの紹介ビデオこちらをご参照ください。(You Tubeにアップロードしております。)
また、医療用タッチパネルPC関連ページも準備致しましたので、こちらもご参照ください


【医療用タッチパネルPC関連製品】
医療用タッチパネルPC製品として以下の最新製品も併せてご参照ください。

 『15インチ・ワイド・モデル』
■15インチ・ワイド-Celeron J1900-2.0GHz-低価格モデル【WMP-153: ファンレス】 [60601-1-2 第3.1版]

  『IEC60601-1-2 第4版適合モデル』
■15インチ・ワイド-第6世代-Core-i5-6200U-2.3GHz-高性能モデル【WMP-15C: ファンレス】

 『17インチ・モデル』
  『IEC60601-1-2 第4版適合モデル』
■17インチ 第6世代Core-i5搭載医療用タッチパネルPC 【WMP-17F: ファン付き】

 『19インチ・モデル』
  『IEC60601-1-2 第4版適合モデル』
■19インチ 第6世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19F: ファン付き】
■19インチ 第6世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-19C: ファンレス】

 『21.5インチ・フルハイビジョン液晶対応モデル』
  『IEC60601-1-2 第4版適合モデル』
■21.5型フルHD-第7世代Core-i5 CPU搭載-M.2 SSD & 3-Battery内蔵版の医療用パネルPC 【WMP-22G: ファンレス】
■21.5型フルHD-第7世代Core-i5 CPU搭載-M.2 SSD & MXMモジュール内蔵版の医療用パネルPC 【WMP-22H: ファン付き】

■21.5インチ 第6世代Core-i5, i7 CPU搭載の高性能・医療用タッチパネルPC 【WMP-22F: ファン付き】
■21.5インチ 第6世代Core-i5 CPU搭載の高性能・医療用タッチパネルPC 【WMP-22C: ファンレス】

 『24インチ・フルハイビジョン液晶対応モデル』 (新機能: LEDライトバー、10ポイントマルチ・タッチ)
  『IEC60601-1-2 第4版適合モデル』
■24型第6世代Core-i5 ,i7 CPU搭載フルHD医療用タッチパネルPC 【WMP-24F】
■24型第6世代Core i5 CPU搭載フルHD医療用ファンレスタッチパネルPC 【WMP-24C】


【WMP-15Cの主な新機能】
■高性能のCore-i5-6200U-2.3GHz CPU(HD Graphic 520 内蔵)搭載
■投影型静電容量タッチパネル (10ポイントのマルチタッチ、打鍵寿命 約 1億回、透過率: 90%、表面7Hの硬度)標準搭載
■従来の「Clean Me」機能(以下参照)、「ファンクションキー」に加え、正面ボタンに「オプションのWEBカメラ」機能ON/OFFキーを新設


【WMP-15Cの主な特徴】
■高性能でありながら、薄型・コンパクトなボディー: 430 x 300 x 90mm
医療用規格(EN60601/IEC60601/UL60601)のEMC第4版を取得済みのため、医療機器として直ぐに利用可能
投影型静電容量マルチ・タッチパネルを標準搭載 (医療用の薄手の手袋は利用可能)
IP65及びIPX1に適用:
 @フロントベゼル: IP65適合の防水/防塵加工
 A背面カバー(I/Oポートなどは除く): 鉛直に落下する水滴によって有害な影響をうけないIPX1に適合
シリアルポート: D-Sub 9ピン コネクタ x 合計 2ポート
  ・RS-232固定: 1ポート
  ・BIOSでRS-232/422/485の何れかに切替可能なポート: 1ポート
USB 3.0 x 4ポートを標準装備
Display Port (DP) x 2 (クローン、拡張デスクトップ可、外部モニター2台でトリプル画面可能) 標準搭載
■一般家庭やオフィス環境でもご利用可能な「妨害電磁波規制」のVCCI/FCC/CE Class B取得
■ファンレスのコンパクトデザイン(ファンレス設計のサーマルソリューション)
医療用を意識した高信頼性設計
■薄型筐体、スリムボディー、完全なファンレス設計
表面フル・フラットのシームレス構造

■画面の消毒・清掃時にタッチ機能とボタン機能を約1分間一時停止を可能とする 『Clean me』 ボタン搭載

               『Clean me』 ボタン(3秒程度の長押し)


[17インチの筐体を除く抗菌材質プラスチック筐体の説明]
プラスチック筐体には長時間滅菌作用のある原料を使用して製作したプラスチック筐体です。このプラスチック筐体ではMRSA (メチシリン耐性黄色ブドウ球菌)に対する抑制力は95%以上(24時間測定)に達しております。そのプラスチック原料は『PC + ABS混入』であり、優れた抗菌作用を有しております。また、プラスチック材料そのものに抗菌効果がありますので、常時アルコール等で筐体を消毒しても抗菌性能が劣化することはありません。


ベッドサイド端末、遠隔医療端末なども意識した豊富なオプション
・500万画素で自動フォーカス内蔵のWebカメラ、無線LANモジュール追加
・セキュリティ強化のためのTPM(Trusted Platform Module) 2.0 モジュー追加
・PCI-E x4 スロットオプション (キャプチャーカードなどを搭載可能)
AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
・UL認定の抗菌コーティング済みスタンドのオプション
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載追加
医療機器では、心電図、細動除去器やMRIなど、高電圧の機器が多数ありますが、4kV絶縁のI/Oポート・オプションカードを利用することで、本製品と医療機器間が分離され、双方へ影響を与えることがなく、医療機器のメンテナンスも容易に可能となります。)

外形寸法図とI/Oポート】

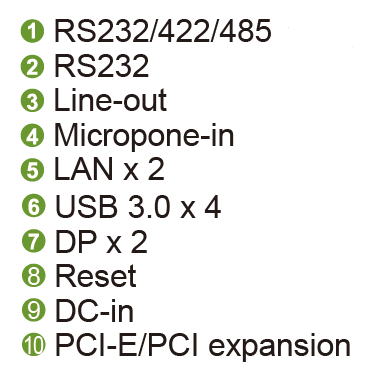

 【WMP-15C I/Oポートの配置図】






WMP-15C (Intel Core-i5-6200U-2.3GHz CPU版)

【主な機器仕様】

項目
仕様
主な特徴
CPU ・IntelCore-i5-6200U-2.3GHz [Intel HD Graphics 520内蔵]
サポートOS ・各種のWindows OS搭載可 (Windows 7, Windows8.1, Windows 10)
・WS7P, Windows 8.1 Industry pro組込みOSも搭載可能 (プレインストール対応のみ)
・Windows 10 IoT Enterprise 64bit or Windows 10 pro 64bit
・Linux OSは搭載可能ですが、お客様でのサポートのみとなります。
メインメモリ ・DDR4 SODIMM ソケット x 2スロット: 標準 4GB (最大32GBまで拡張可)
ディスク・インタフェース ・SATA 3 コントローラ
ストーレッジ ・2.5" シリアルATA HDD x 1台搭載: 標準 500GB
 (オプションでフラッシュメモリ SSDへの変更も可能)
オーディオ ・Audio Codec
・2+2 Wのパワーアップ
液晶ディスプレイ部 ・15.6” ワイドTFTカラー (WXGA解像度: 1366 x 768)
タッチパネル

投影型静電容量タッチパネル(10ポイントのマルチタッチ)
打鍵寿命 約 1億回、透過率: 90%、表面7Hの硬度

LANコントローラ ・Giga Bit (1G bps) Ethernet x 2
Watchdog Timer (*1)

・1~255分にて設定 (オプションでWDT APソフトウェアも添付可能)

拡張スロット(内部スロット)

拡張スロット1

・Mini PCIe ソケット x 2 (内部スロット)
拡張スロット2 (内蔵オプション) ・PCI-E x4 スロット x 1スロット (最大10Wまでのキャプチャー・ボードなど搭載可)
外部接続I/O端子
LANコネクタ ・RJ-45コネクタ(IEEE 10/100/1000 Base-Tx Fast Ehernet) x 2 スロット
DP出力

・DP (Display Port) x 2 (クローン、拡張デスクトップ可)
 [
外部モニター2台でトリプル画面に対応可能]

シリアルコネクタ

・D-Sub 9ピン コネクタ x 合計 2ポート
  ・RS-232固定: 1
ポート
  ・BIOS設定でRS-232/422/485の何れかに切替可能なポート: 1
ポート

USBコネクタ USB 3.0 ポート x 4
オーディオ・ジャック ・Line-Out 及び マイク入力
その他
スピーカ(フロントベゼルの底) ・2W x 2個
フロントベゼルのボタン

[正面左側から見た順番で記載]
・電源ボタン: 電源のON/OFF制御
・MUTEボタン: 音声の出力を遮断する「ミュート」機能
・音量調整(+/-): 「+」と「‐」で音量調整可能
・明るさ調整(+/-): 「+」と「‐」で画面の明るさを調整可能
・バックライトON/OFF: バックライトのON/OFFが可能
・Clean meボタン: タッチパネルとフロント・ボタンを一時停止(標準3分、長押しで復帰)
・オプションWEBカメラのON/OFF: WEBカメラののON/OFFが可能
・ファンクションキー: ソフトウェアキーボードなどの起動ソフトウェアを1つ割り当て可能

内蔵デバイス・オプション
・500万画素のWEBカメラ (自動フォーカス付き)
・無線LANモジュール,
Bluetooth v2.0モジュール
・AG(Anti Glare)フィルム [優れた防眩性を持ち、ディスプレイの映り込みを抑制]
セキュリティ強化のためのTPM(Trusted Platform Module) 2.0 モジュール追加
・PCI-E x4 スロットオプション (キャプチャーカードなどを搭載可能)
4kV絶縁のI/Oポート・オプション(COM x2, USB x1, LAN x 1ポート)搭載追加
(本オプションカードの搭載時はPCI-Exressスロットは利用できなくなります。)
・UL認証の抗菌コーティング済みスタンドオプション (本体と別梱包)

消費電力 ・約 96 W (最大, 拡張ボードなどの装着なし時)
DC電源 ・DC電源:  + 12V ~ 28V ユニバーサル (オプションでDCケーブルあり)
AC電源 ・100V〜240V (標準ACアダプタ付属) / 47〜63Hz
・ACアダプタのDC側ケーブル長: 約 1.2m (標準)、 オプションで2.4m, 3.6m長もあり
動作温度 ・0℃〜35℃ (自然対流)
動作湿度 ・10%〜90% (結露なきこと)
外形寸法 ・約 430 x 300 x 90 mm (約 5kg: ACアダプタ除く)
・抗菌プラスチック筐体採用
その他
[WMP-15Cの製品カタログ(英文)]
WMP-15C製品カタログ(英文)は、こちらをご参照ください。

(*1)
Watch Dogとは番犬を意味していますが、本製品ではハードウェアとしてWatchDog Timer (WDT)の機能を有しております。アプリケーションでWDTを起動し、リセット時間を設定の上で所定の時間内にタイマーをリセットすることで、万一リセットできなかった場合はOS或いはアプリケーションがハングアップしたと判断して自動的に再起動する仕組みとなっております。弊社ではこのWDTを簡単にお客様のアプリケーションに組み込めるための有償APも用意しております。


* 機器仕様は予告なく変更となる場合がありますので、必ず事前にお問合せ下さい。
